1. Einleitung
Wie im Kapitel zum Datenmodell formuliert, beruht Simplex4Data u.a. auf dem Architekturprinzip, Daten atomar in einer simplen Struktur zu speichern.
Auf diesen simplen Strukturen können beliebige (und beliebig komplexe) Zusammenstellungen aufsetzen. Diese Zusammenstellungen werden in Simplex als Szenarien bezeichnet. Ein Szenario kann aus mehreren Sichten bestehen, wobei jede Sicht eine in sich abgeschlossene Datensammlung ist. das wird in Analogie zu Tabellenkalkulationsprogrammen verständlicher: Das Szenario ist das ganze Dokument, die Sichten sind die einzelnen Tabellen / Blätter des Dokuments. Häufig sind die Views technisch gesehen Datenbank-Views.
Szenarien werden auf unterschiedliche Art und Weise erzeugt:
- Das Standardszenario wird durch interne Prozesse des Simplex4Data erzeugt und bildet stets den aktuellen Stand des Datenpools ab.
- Andere Szenarios werden durch Expert*innen implementiert, um fest definierte Standardformate zu erfüllen (z.B. INSPIRE).
- Wieder andere werden - mittels des SimplexScenarioEditor - zusammengestellt, um ad hoc aufkommende Fragestellungen zu klären. Sie können von jeder Person, die Zugriff auf das Webinterface hat, erzeugt werden.
Im Weiteren wird zunächst das Standardszenario 0 vorgestellt.
2. Das Standardszenario 0
Das Szenario 0 wird durch interne Prozesse des Simplex4Data erzeugt. Wurde das Simplex4Data korrekt installiert und bedient (das bedeutet insbesondere, dass das Metadatensystem intakt ist und die Datenbank nur durch Funktionen des Simplex4Data manipuliert wird), dann sind diese Sichten immer verfügbar. Sie werden innerhalb des Simplex4Data selbst vielfältig verwendet und bilden auch die Basis der Datenbereitstellung über Dienste.
2.1. oViews
Zu jeder definierten Klasse wird automatisch eine Sicht erzeugt, in welcher die Objekte der Klasse mit ihren Standardfeldern (weiß) mit allen definierten Sachattributen (blau) zusammengespielt werden. Diese Sicht wird als „oView“, kurz für „Objekt-View“, bezeichnet. Die oView passt sich dynamisch an Änderungen der Datenhaltung wie beispielsweise der Definition weiterer Sachattribute, Umbenennungen, Löschungen, etc. an.
Die oViews werden im Szenario 0 über den SimplexService als collections bereitgestellt. Sie sind demnach auch der Kern der Datenbereitstellung nach außen.

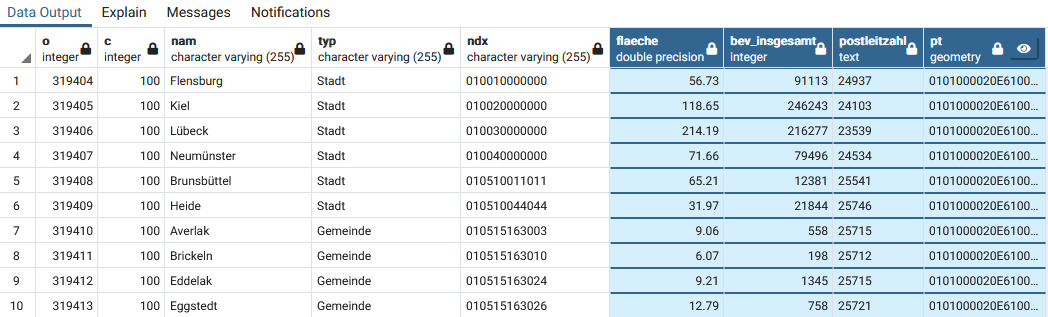

Die Abbildung zeigt einen Ausschnitt* des oViews der Klasse Gemeinden. Zu sehen sind einige Standardfelder (weiß) und einigen Sachattribute (blau, hervorgehoben), die in den Tutorials zur Definition und Konvertierung von Sachattributen behandelt wurden.
*Es handelt sich um einen Ausschnitt sowohl in der Länge als auch in der Breite der Tabelle: einige interne Felder sowie Standardfelder wurden ausgespart, die Tabelle ist also deutlich breiter als die hier sichtbaren Spalten es vermuten lassen.
2.2. yViews
Analog zum oView für jede Klasse wird für jede Verbindung eine sogenannte yView generiert. Während die Verbindungstabelle nur den notwendigen Kern der reinen Verbindungsinformation speichert (vgl. Visualisierung in der Seite zur Konvertierung von Verbindungen), ergänzt die yView diese Information um die Standardfelder der beiden jeweils verbundenen Objekte. Auf diese Weise sind auf einen Blick zahlreiche wichtige Informationen zu erkennen.

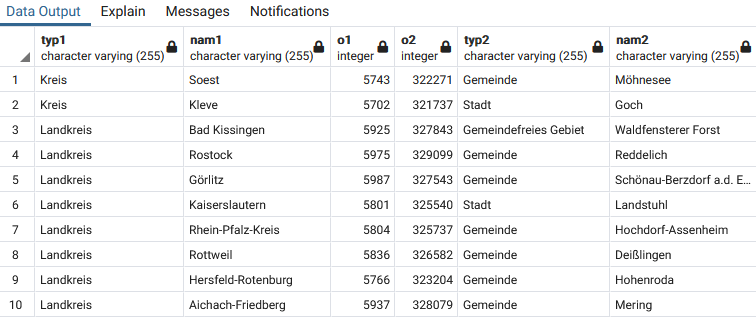

Die Abbildung zeigt einen Ausschnitt* der yView zur Verbindung Kreise -> Gemeinden. Damit wird auf einen Blick sichtbar, welche Gemeinde zu welchem Landkreis gehört.
*Es handelt sich um einen Ausschnitt sowohl in der Länge als auch in der Breite der Tabelle: Es wurden gezielt einzelne Spalten selektiert.
2.3. geoViews
Diese Views werden speziell angelegt, um eine Datenbereitstellung mittels des GeoServer zu gewährleisten. Diese Sichten sind in einem eigenen Datenbankschema namens "simplefeatures", zu finden.
Der Name dieses Schemas ist Programm: Die Sichten übertragen die Klassen (bzw. oViews) des Simplex4Data in Layer, die dem OGC Simple Feature Access Modell entsprechen. Da dieses gegenüber dem Datenmodell des Simplex4Data erhebliche Unterschiede im Umgang mit Geometrien aufweist, ist dieses eigene Schema und die darin angelegten Views notwendig, um eine "Übersetzung" in die Welt des OGC Simple Features zu gewährleisten.
Die wesentlichen Unterschiede im Umgang mit Geometrien sind hier kurz zusammengefasst:
| OGC Simple Feature Modell | Simplex4Data Datenmodell |
|---|---|
| Features in Layern | Objekte in Klassen |
| Geometrie ist das objektbildende Kriterium. | Geometrie ist ein Sachattribut unter vielen. |
| Ein Feature hat immer genau eine Geometrie. | Ein Objekt kann 0-N Geometrien aufweisen. |
| Ein Layer besteht aus Features, die alle Geometrien desselben Typs (z.B. Point) aufweisen. | Eine Klasse kann Objekte enthalten, von denen jedes einzelne 0-N Geometrien verschiedenen Geometrietyps aufweisen kann. |
Häufig erfordert die Übersetzung es, aus einer Klasse des Simplex4Data mehrere Layer zu erzeugen. Aus einer Klasse Gemeinde werden dann z.B. folgende geoViews:
- Gemeinden_Mittelpunkt_Punkt,
- Gemeinden_Administrationssitz_Punkt,
- Gemeinden_Flaeche_Polygon.
Aus diesen geoViews bezieht der optionale GeoServer-Container des Simplex4Data seine Daten und stellt sie (je nach Konfiguration) als WFS und/oder WMS bereit.
3. Händisches Anlegen von Szenarien (Prototyp)
Der SimplexScenarioEditor ist noch in einer prototypischen Phase, sein Interface ist noch starken Änderungen unterworfen. Deshalb kann hier noch keine hilfreiche Dokumentation erfolgen.
